JJHBT系列?管材靜液壓試驗機
|
|
|
|
|
|
管材靜液壓試驗機主要用于熱塑性管材、復合管材、鋼管、工程液壓管、石油
管及汽車壓力管等各種流體輸送用管材長期耐內壓試驗及液壓瞬時爆破試驗；也適用于管材管件熱穩定性能（110℃、8760h）、
管材耐慢速裂紋增長（切口試驗）、管材管件系統適應性等試驗中壓力測試。
產品遠銷國內并遠銷歐、美、亞等五十多個國家和地區。
|
|

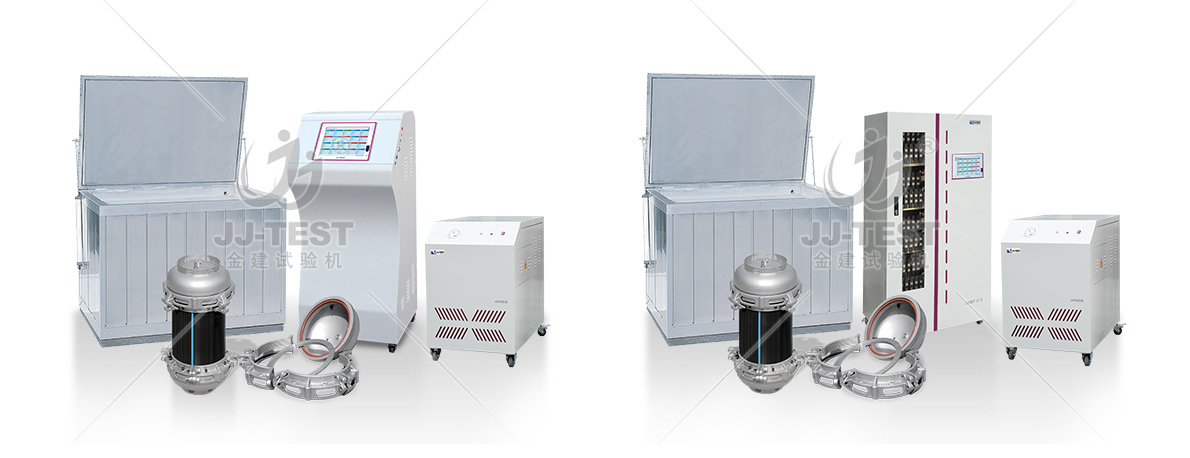

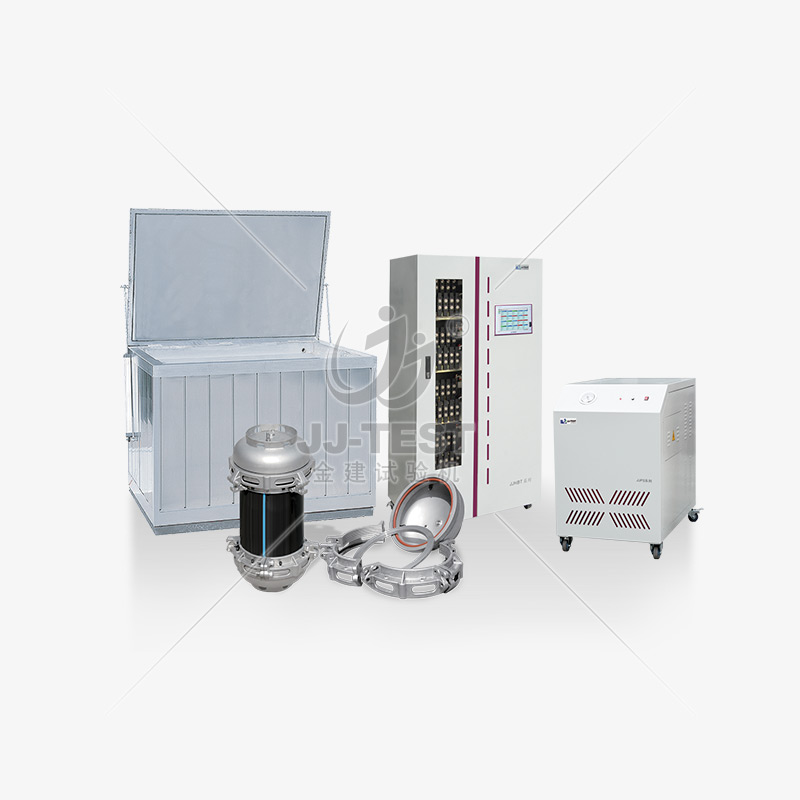

靜液壓試驗機由主機（壓力控制系統）、恒溫介質箱以及專用端封（封頭）等三部分組成。其中恒溫介質箱與專用封頭可與不同工位主機連接，
共同完成全部實驗過程。下面分別介紹：
|
||
|

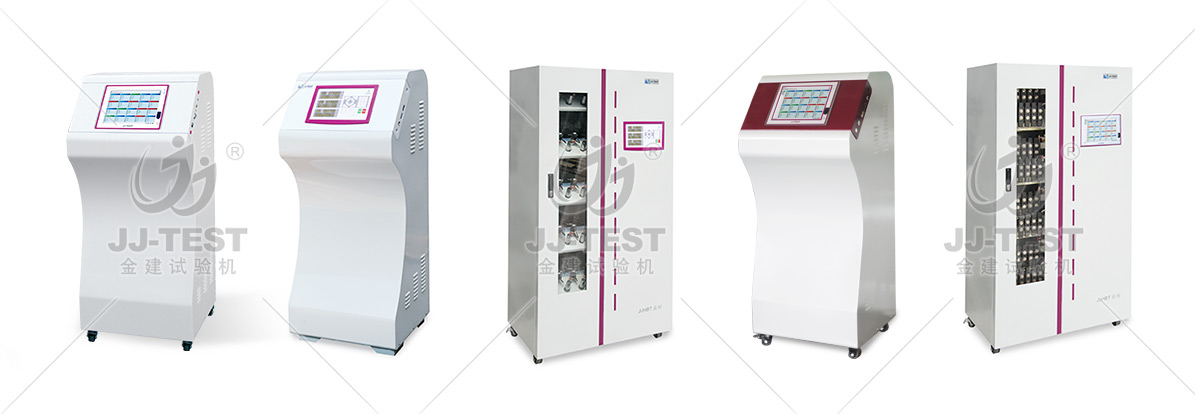

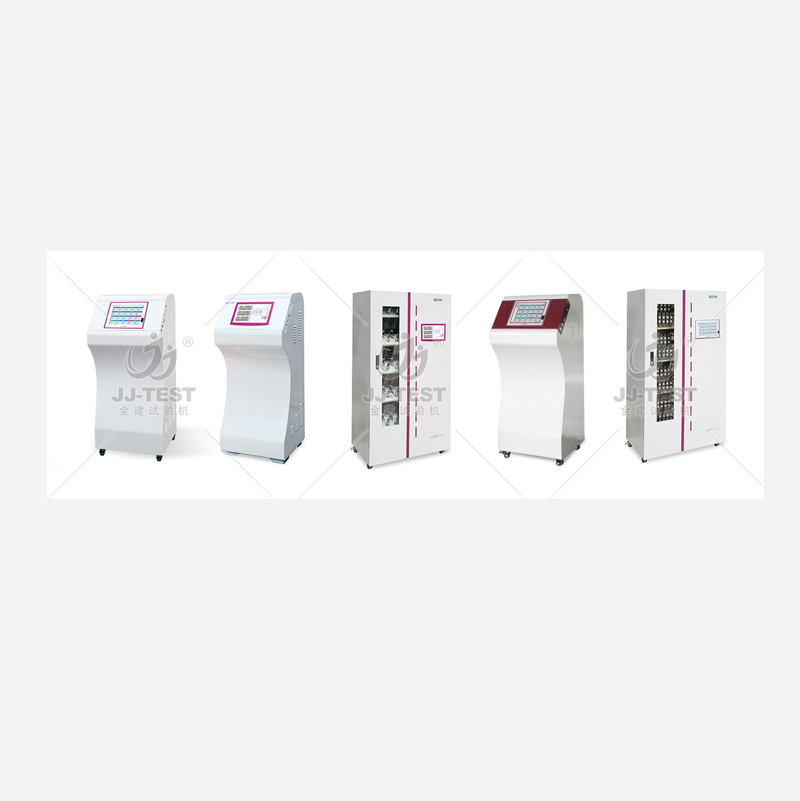

JJHBT系列?靜液壓試驗主機（壓力控制系統）
該產品有多個規格型號，壓力試驗范圍從0.02MPa至350Mpa。壓力控制系統采用模塊化設計、雙回路壓力測控結構，升壓時系統自動對管材口徑及管材溶脹特性
進行判別并制定升壓方案，升壓平穩快速、恒壓準確穩定。補壓系統不易堵塞，適應水質寬，不怕結垢，動作靈敏、噪音小，使用壽命長。
|
||
|
||
|
? ? 1.優異的壓力控制性能
? ? ? ?a. 采用專屬壓力控制器，實現壓力數據高速采集及準確控制；
? ? ? ?b. 氣控專用電磁閥，獨特控制結構及特殊密封材質，控制性能優異，經久耐用；
? ? ? ?c. 智能壓力控制算法，升壓快速、恒壓穩定。
? ??2.高穩定性、高可靠性設計
? ? ? ?a. 特有的壓力緩沖硬件結構設計，壓力控制更加穩定；
? ? ? ?b. 閥導式電磁閥模塊化設計，儀器具備長期穩定性；
? ? ? ?c. 選用高端品牌壓力傳感器。

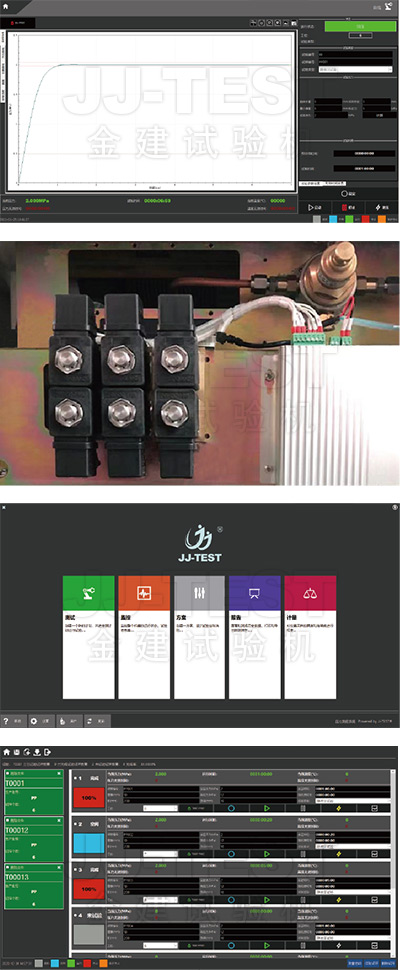

? ??3.功能強大的測控軟件
? ? ? ?a. 試驗管理與測控高度融合；
? ? ? ?b. 基于試驗任務管理機制；
? ? ? ?c. 基于網絡化實驗室管理概念；
? ? ? ?d. 支持可定制化試驗流程；
? ? ? ?e. 支持多試樣分組報告模式。
|
|
|

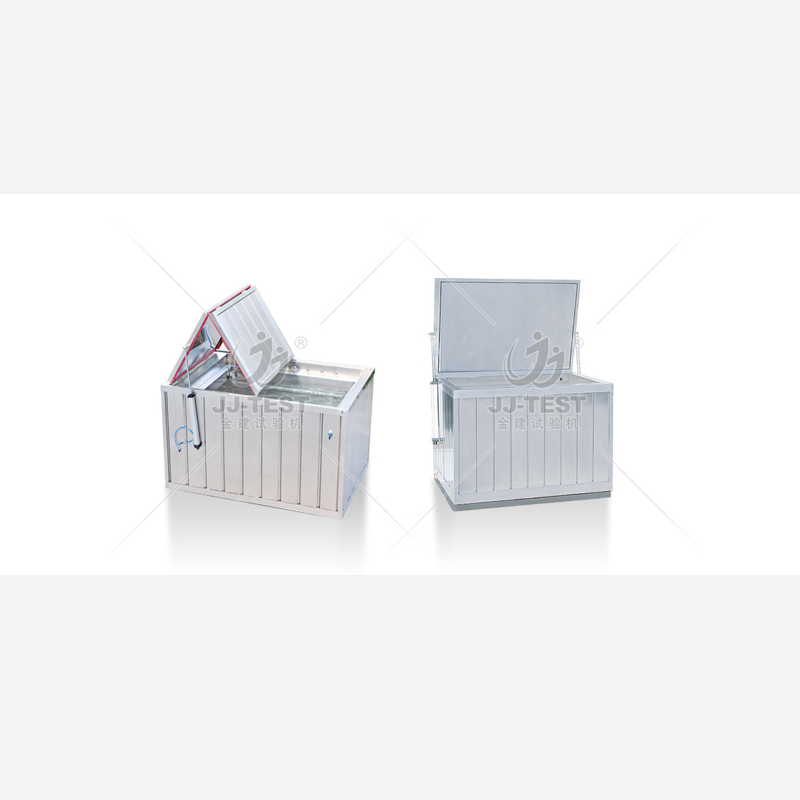

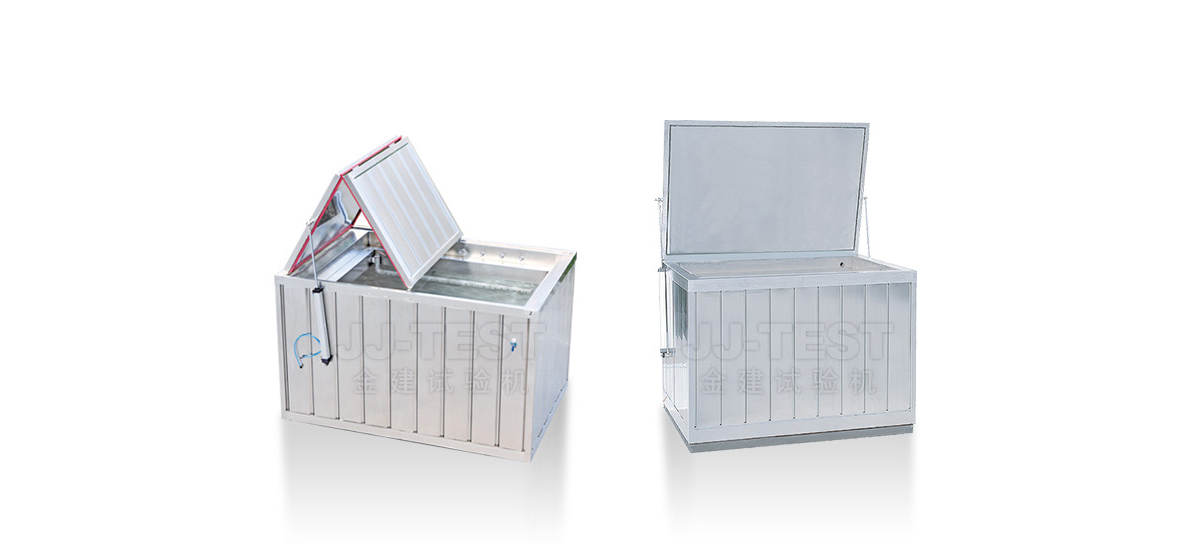

JJTANK恒溫介質箱
恒溫介質箱是管材、管件長期靜液壓試驗、液壓瞬時爆破試驗的必需設備，在試驗中提供所需環境溫度。JJTANK系列恒溫介質箱有三十余個規格型號，
適應于不同管材尺寸（大管徑DN2000mm），也可根據客戶要求特殊定制。
? ? ? ?

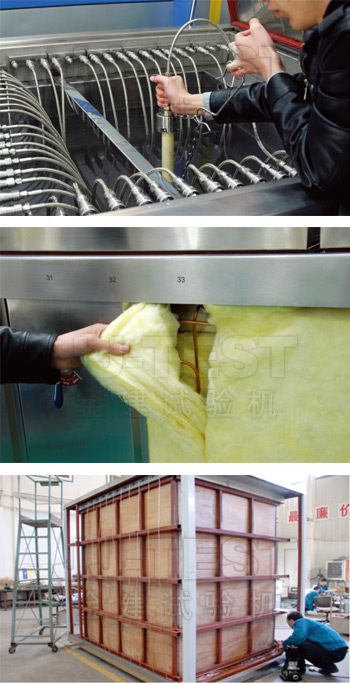

? ? ? ?2、優質的保溫層，水溫在95℃時，外箱體仍接近室溫，提高了整機的安全性，
? ? ? ?同時耗電量可節省70%以上；
? ? ? ?
? ? ? ?3、完全解決了介質箱溢氣的技術難題，介質箱設有蒸汽收集裝置，高溫不溢氣；
? ? ??
? ? ? ??4、結構架箱底，承載重量大，抗變形能力強；
? ? ? ?
? ? ? ?5、氣動開啟箱蓋，任意位置可控，便于觀察試樣狀態；
? ? ? ?
? ? ? ?6、智能補水，能保證箱體內溫度不因補水而出現較大波動，因補水造成的溫度波動小于0.1℃，
? ? ? ?溫度均勻穩定，省時省力；
? ? ? ?
? ? ? ?7、多工位多組多口，獨立連接，并配備大小管徑試樣充水裝置，無需用戶單獨配置。

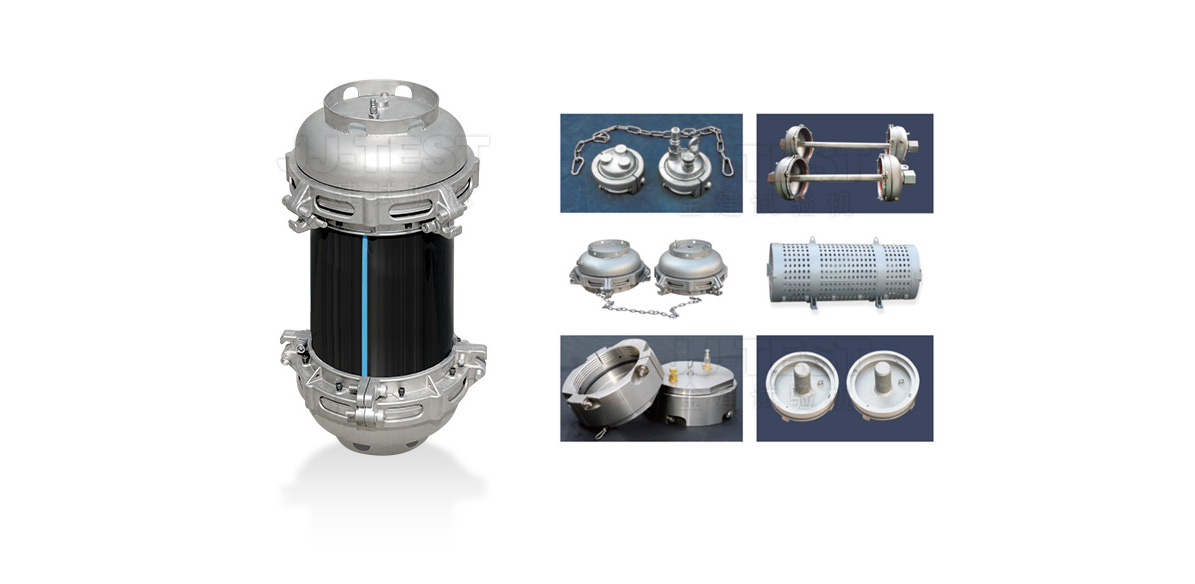

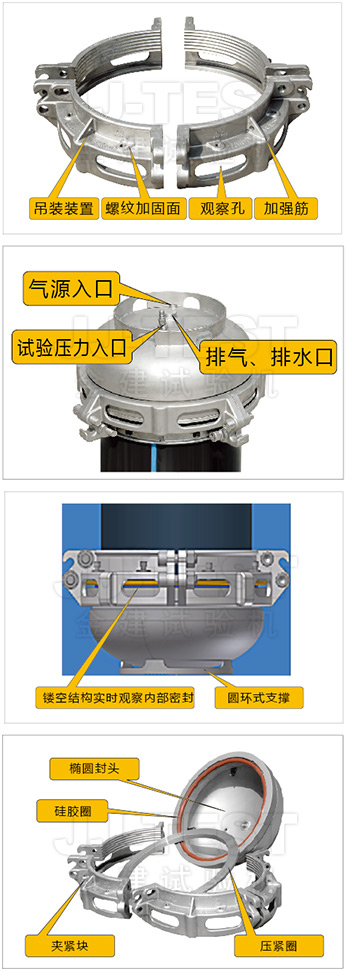

JJEC系列管材、管件端封（封頭）
該系列產品是管材、管件耐內壓、液壓瞬時爆破以及管道適用性壓力試驗的必備配套產品，有A型、B型、內密封、外密封等多個規格型號，
適用于不同尺寸的實壁、結構壁、金屬復合等管材、管件的端口密封。
管材、管件端封分為304不銹鋼和優質碳鋼材質，結構簡單，操作便捷，密封性能好，強度高、質量輕、耐腐蝕。
? ? ? ?1、φ10～φ800采用精密鑄造加工，φ900～φ1600為機制封頭，密封采用A型徑向密封結構，
? ? ??
? ? ? ??材質全部采用優質不銹鋼材料，夾具零部件外表面不銹鋼本色均勻一致，具有耐腐蝕性。
? ? ? ?
? ? ? ?2、該封頭結構簡單，操作便捷，試驗時實現了先裝卡后密封的工序流程，
? ? ? ?裝卡密封無滲漏。
? ? ? ?
? ? ? ?3、封頭裝配時無需專用裝卡支架，3kg以上零部件均有安全吊裝裝置。
? ? ? ?
? ? ? ?4、分瓣式夾緊塊結構，可實現自動對心，使管材管件夾持更加牢固；夾緊塊設計為鏤空結構，
? ? ? ?在保證強度的情況下體現為質量輕，易于搬運及組裝操作，同時在加壓過程中可對封頭內部密
? ? ? ?封處實時觀察，DN400加緊塊重7.3kg，單端組裝后總重量≤50kg。
? ? ? ?
? ? ? ?5、采用圓環橢圓封頭支撐，有效防止夾具放入恒溫介質箱時造成恒溫介質箱底部磕碰及變形損壞。
? ? ? ?6、采用模塊化設計，通過模具、工裝進行加工制造，零部件間具有一致性和互換性，
? ? ? ?通過更換必要部分即可實現耐壓能力升級。
? ? ? ?7、通用性好，接口可與國外各個廠家壓力主機和恒溫介質箱配套使用。
? ? ? ?1、不銹鋼內膽，配備不銹鋼泵體；
|
標準號 Standard
|
||
|
GB/T 6111
|
GB/T 15558
|
GB/T 13663
|
|
GB/ 15560
|
GB/T 18477
|
GB/T 10002
|
|
SY/T 6770
|
SY/T 6267-200
|
SY/T6267-2006
|
|
SY/T6662
|
IS0 1167
|
ASTM D1598
|
|
ASTM D1599
|
||
|
JJHBT系列
|
|||||||
|
技術參數
|
|||||||
|
控制方式
|
工業平板電腦/數碼管顯示終端＋PC
|
試驗管徑
|
Φ2mm～Φ2000mm
|
||||
|
工位數量
|
3/5/10/20/25/30/50路（可定制）
|
工作壓力
|
0.1/0.6/10/16/20/25/40/60/100/200/350MPa
|
||||
|
壓力控制準確度
|
默認-1%?～?+2%之間（可設定）
|
顯示分辨力
|
0.00001/0.0001/0.001/0.01MPa
|
||||
|
壓力控制范圍
|
2.5%～100%F.S
|
示值允許誤差
|
±1%
|
||||
|
計時范圍
|
0～10000小時
|
計時分辨率
|
1s
|
||||
